أنبوب أوتوماتيكي fm200 نظام الحريق - الإفراج المباشر لحماية الكهرباء من الحرائق

1لمحة عامة عن المنتج

1.1 المواصفات التقنية

ملاحظات مهمة حول حساب التغطية:

• عند حساب حجم المساحة المحمية ، تضم جميع المعدات الموجودة في الداخل (مثل كتلة المحرك أو البطاريات أو الرفوف). لا تطرح حجم المعدات.

• تم تصميم هذا النظامالمساحات المغلقةفتحات جزئية، تدفق الهواء العالي، أو التهوية النشطة قد تقلل بشكل كبير من فعالية التطفئة.

• يتضمن سلوك الحريق العديد من المتغيرات التي يصعب التنبؤ بها. وبالتالي، لا يمكن ضمان نجاح الإطفاء في جميع الظروف.

• التخلص الفعال من الحريق يعتمد على عوامل متعددة خارج كمية العامل، بما في ذلك:

  • هندسة الفضاء ودرجة الحجرة

  • تدوير الهواء والتهوية

  • درجة حرارة البيئة

• لاختيار النظام الأمثل (نوع العامل، كمية ملء، وطريقة التثبيت) ، استشر فريقنا الفني.

التطبيقات غير المناسبة:
هذا النظامغير مناسبمن أجل:

• المواد الكيميائية التي تتأكسد بسرعة بدون هواء (مثل نترات السليلوز، البارود)

• المعادن التفاعلية (مثل الليثيوم والصوديوم والبوتاسيوم والمغنيسيوم والتيتانيوم والزركونيوم واليورانيوم والبلوتونيوم)

قيود الاستخدام:

• هذا النظامليس جهاز اطفاء محموللا تحاول تشغيله يدوياً أو توجيه العامل يدوياً.

• استخدم هذا النظامفقطكما هو موضح في هذا الدليل.

1.2 تشغيل النظام

تم تصميم أنبوب مكافحة الحريق التلقائي خصيصا لحماية الحجرات الصغيرة مع خطر كبير للحريق.بدون أي مصدر طاقة خارجيويتم تنشيطه فقط عن طريق الكشف عن الحرارة.

عندما ترتفع درجة الحرارة داخل الحجرة المحمية إلى الحد الحرج، يذوب أنبوب الكشف في النقطة التي تكون فيها الحرارة أكثر كثافة.هذا يخلق فتحة تفرج عن كل عامل الإطفاء مباشرة على مصدر الحريقالقمع المستهدف

1.3 تطبيقات النظام

بناءً على الحجم المحمي ، هذا النظام مناسب (ويمكن أن يتجاوز) التطبيقات التالية:

• البحرية: مقصورات محركات القوارب

• المركبات على الطرق: السيارات، سيارات الدفع الرباعي، الشاحنات، الشاحنات المقطورة، الحافلات الصغيرة

• مركبات خارج الطرق: أوتفيس، جرارات، شاحنات، معدات البناء، عربات الغولف، جزارة العشب

• البنية التحتية الكهربائية: لوحة تحويل، صناديق التأمين، رفات الخادم، خزانات كهربائية

2هيكل النظام

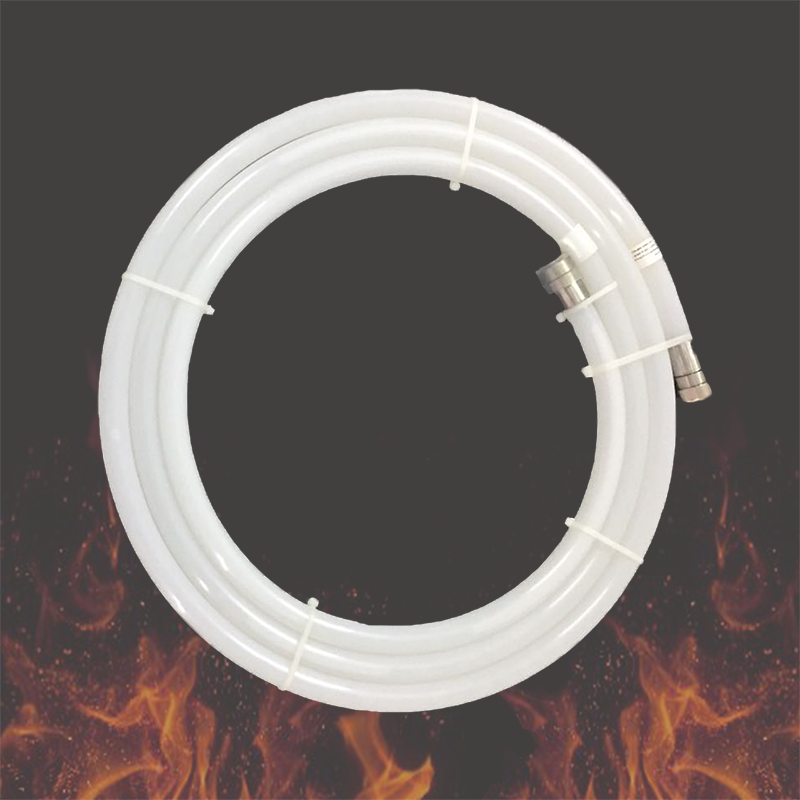

2.1 أنبوب الضغط

أنبوب الضغط يخدموظائف مزدوجة- كوعاء تخزين وكعنصر اكتشاف. يتم تخزين عامل الإطفاء مباشرة داخل الأنبوب.

خصائص المادة:
يتم تصنيع الأنبوب من بلاستيك متخصص مستقر في الحرارة ومقاوم للأشعة فوق البنفسجية. ويوفر مقاومة ممتازة:

• معظم الكحولات والقواعد والماء

• إيثيرات، كيتونات، وهيدروكربونات

• الزيوت المعدنية والوقود القياسي وحلول الملح والأحماض العضوية

التوافق الكيميائي:
بالنسبة للتطبيقات التي تنطوي على الأحماض المعدنية، الفينول، أو غيرها من المواد الكيميائية العدوانية، يرجى استشارة فريقنا الفني قبل التثبيت.

الاحتياطات المتعلقة بالتعامل:

• الأنابيبدائما تحت الضغط-تعامل مع ذلك بحذر

• افعللا..الضرر، ثقب، سقوط، أو رمي الأنبوب.

• أثناء النقل: تأمين ضد الحركة؛ تجنب الاحتكاك على الأرض.

• افعللا..محاولة لإصلاح أنبوب متضرر.

• تخزين في مكان جاف ومتنفس جيداً بعيداً عن:

  • مصادر الحرارة القوية

  • المواد الكيميائية العدوانية (المواد السامة أو التآكل)

  • الأشياء الحادة

  • الاهتزاز أو الحمل الثقيل

دائماً افترض أن الأنابيب تحت الضغطما لم يتم تأكيد الفراغ

2.2 مادة إطفاء الحرائق HFC-227ea أو Novec 1230

معلومات الصحة والسلامة:

على الرغم من تصنيف العامل على أنه غير سام، يجب تجنب التعرض غير الضروري:

• لا يجب أن يبقى أي شخص معرضاًإلى العامل لأكثر من 5 دقائق، حتى عند تركيزات أقل من المستويات الخطرة.

• عند الإفراج، يتم إطلاق سراح العميل فيضغط مرتفع ودرجة حرارة منخفضة جداً.

مسافات التثبيت الآمنة:

• حافظ على الأقل1 مترمن أي محطة عمل دائمة ما لم يتم إغلاق النظام أو تثبيت الحواجز لمنع تفريغ العامل على الموظفين.

خطر الاختناق:

• في شكل غازي، هو عاملأثقل من الهواءقد يتراكم في المناطق المنخفضة أو المغلقة مما يؤدي إلى نقص الأكسجين والخنق.

• بعد تفريغ النظام، تهوية المنطقة بشكل طبيعي أو ميكانيكي.لا تدخلحتى يتم تنفيس الهواء

اعتبارات الإشغال:
إذا كان الناس موجودين بانتظام في المنطقة المحمية، استشرنا لضمان أن تصميم النظام يتجنب تجاوز مستويات التركيز الآمنة أثناء التفريغ.

مخاطر التنفس:

• لا تتنفسي بخارات الغازات، فقد يسبب التعرض لتركيزات عالية:

  • فقدان مؤقت لنشاط الأعصاب، التخدر، الدوخة، الارتباك

  • فقدان التنسيق، النعاس، فقدان الوعي

  • ضربات القلب غير المنتظمة، نبضات القلب، الإغماء، الضعف

• التركيزات القصوى يمكن أن تسبب الموت دون سابق إنذار.

جفاف وحماية العين:

• يمكن أن يسبب العامل السائلالتجمدعند الاتصال بالجلد أو العين.

• ارتدي دائماً:

  • قفازات حماية(النوع الممنوع) عند التعامل مع التسربات

  • نظارات أمان مع دروع جانبيةأثناء التثبيت أو التفتيش أو الصيانة

تحذير التفكك الحراري:

• يتحلل العامل تحت التعرض لدرجات حرارة عالية لفترة طويلة ، مما يشكل منتجات جانبية سامة (هوليد هيدروجين).

• بعد الحريق، يجب التهوية على الفور لتجنب التعرض الطويل للخطر.

• استخدم النظامفقطبالطريقة المحددة من قبل المصنع.

2.3 مقياس الضغط

يمكن قراءة ضغط النظام الحالي مباشرة من مقياس الضغط ، الذي يتم تركيبه على جهاز الأنبوب.

2.4 أدوات أنابيب

• الأنبوب مغلق في كلا الطرفين معأدوات التوصيل من الفولاذ المقاوم للصدأللحفاظ على الضغط

• واحد من التركيبات يستوعب مقياس الضغط ، والآخر مغلق بمسمار الختم.

• تسمح الأجهزة أيضا الاتصال إلى خيارمفتاح الضغط، الذي يراقب الضغط الداخلي ويرسل إشارة إلى لوحة الإنذار أو جهاز خارجي (على سبيل المثال ، لقطع الطاقة) عند التفريغ.

مهمة:

• افعللا..محاولة إزالة الأدوات أثناء الضغط على الأنبوب.

• حماية الأجزاء المعدنية من المواد السامة أثناء التخزين والنقل.

3. التثبيت

3.1 تركيب المنتج

تفريغ الأمتعة:

• يتم تأمين الأنبوب مع ربطات الكابلات داخل العبوة.بحذرلتحرير الأنبوب

• إزالة وسائد السيليكون أو البلاستيك من الأدوات أو سطح الأنبوب.

ملحقات التثبيت:

• يتم تضمين ربطات الكابلات. يمكن استخدام طرق تركيب أخرى (مثل مشابك معدنية معزولة من المطاط) ، شريطة أن تكون مناسبة لبيئة الحجرة.

• توصية: استخدم أقواس متينة مقاومة للحرارة لمنع انفصال الأنابيب أثناء الحريق.

• لا تستخدممواد التثبيت المعدنية (المشابك الفولاذية، الأسلاك، ورق المعدن) التي قد تأتي في اتصال مباشر مع الأنابيب.

توجيه الأنابيب:

• شكل الأنبوب عندما يتم ربطها هوغير محدديمكن تكييفه مع تخطيط الحجرة.

علامة تحذير:

• ضع ملصق التحذير علىسطح مسطح مرئي.

• نظف السطح جيداً قبل التطبيق

• افعللا..تطبق على المناطق التي تصل إلى درجات حرارة عالية (على سبيل المثال، كتلة المحرك).

3.2 تعليمات التثبيت

1. تحديد الموقع: ضع النظام أقرب ما يمكن إلى المناطق الأكثر خطورة

2. تجنب الحواجز: لا تثبيت خلف العقبات التي يمكن أن تعيق اختراق العامل وتقلل من فعالية التطفئة.

3. التعامل مع الحذر: تجنب الاتصال بالأشياء الحادة. لا تنحني بقوة أو تكسري الأنبوب.

4. التثبيت الآمن: قم بتثبيت النظام بقوة حتى لا يتحرك.25 سم.

5. مرساة لأجزاء صلبة: يجب ربطها بالمكونات الهيكلية الثابتة فقط ولا يجب ربطها أبداً بالأجزاء المتحركة (مثل مروحة المحرك) تأكد من بقاء أجهزة التثبيت سليمة أثناء تشغيل المركبة.

6. إزالة مصدر الحرارة: لا تضع الأنبوب في اتصال مباشر مع أو بجانب مباشرة لأجزاء تزيد80 درجة مئويةأثناء التشغيل (على سبيل المثال، كتلة المحرك، شاحن توربو، أنابيب العادم، المحفزات).

7. حماية البيئة: تجنب التعرض للمواد الكيميائية العدوانية والظروف الجوية المباشرة.

8. تجنب الأضرار التي لحقت بالمعدات الأخرى: تأكد من أن التثبيت لا يضر بالمكونات المحيطة.

9. تحذير من الاتصال بالزنج: أفعللا..يسمح للأنبوب بالاتصال بالأجسام المعلبة أو المغطاة بالزنك ، لأن هذا قد يسبب التآكل الكهربائي ويؤدي إلى تدهور الأنابيب وفشل.

3.3 التحذيرات

• الاستخدامالمكونات الأصلية فقطاستبدال الأجزاء بأشياء غير معتمدة يلغي الضمان، ويمكن أن يسبب عطل في النظام، ويشكل مخاطر على السلامة.

• النظام هووحدة مستقلة. افعللا..ربط وحدات متعددة معاً

• النظام هوغير متوافقمع أنظمة إخماد الحرائق الأخرى لا تحاول التواصل

• يجب أن يتم التثبيت بواسطةالموظفين المؤهلين الذين تتراوح أعمارهم بين 18 عامًا فما فوقالتعامل الخاطئ قد يسبب عطل ويعرض السلامة للخطر.

4الصيانة

4.1 الصيانة ومدة الصلاحية

• النظام يتطلبلا توجد صيانة روتينية خاصة.

• توصية: فحص بصري دوري للتحقق من:

  • مستوى الضغط

  • ضيق الارتباط

  • علامات فرك أو ارتداء

• مدة الصلاحية: 10 سنوات (قد تكون أقصر حسب ظروف الطلب).

4.2 التخلص من المنتج

• يتكون النظام المفروض من قطع معدنية وبلاستيكية.

• التخلص منها وفقًااللوائح المحلية لإدارة النفايات.

• لإعادة التدوير بشكل صحيح، أعد الأنظمة المشحونة لموردك المحلي.

4.3 الفحص البصري

أثناء التعامل، قد تلاحظفقاعات تتحرك داخل الأنبوبهذا يشير إلى وجود وظائف وكيل ونظام.

تحقق من:

• خروقات عميقة، علامات التوتر، أو دقات على الأنبوب

• تآكل الأجزاء المعدنية

• أي علامات على تسرب حول الأدوات

4.4 فحص الضغط

• بسبب الخصائص الفيزيائية للعميليختلف الضغط مع درجة حرارة البيئة:

  • درجة حرارة أعلى → ضغط أعلى

  • درجة حرارة منخفضة جدا → قد يقترب ضغط البخار من الصفر

4.5 تحذير متى يجب استبدالها

يجب استبدال النظام فوراً إذا:

• لقد تم تفريغها أو تفريغها

• لقد تعرض للنار مباشرة

• الأنبوب يظهر ضرر كما هو موضح في القسم 4.3

• الأجزاء المعدنية تظهر تآكل أو تلف مرئي

الإجراءات المحظورة:

• افعللا..فك المقياس للضغط أو المسمار أو مفتاح الضغط.

• افعللا..تعديل أو إصلاح النظام يسمح للأفراد المؤهلين فقط بإجراء خدمة.

• التعديلات غير المصرح بها تلغي الضمان و قد تسبب إصابة

الحذر في النظام الساخن

• إذا تعرض النظام لدرجات حرارة عالية (مثل تشغيل المحرك) ، قد يتجاوز الضغط الداخلي15 بار-تقترب ضغط الانفجار

• افعللا..تطبيق ضغط ميكانيكي على نظام ساخن انتظر حتى يبرد قبل التعامل معه

5. إخلاء المسؤولية

يجب على المورد والمصنعلا تتحمل المسؤوليةلأي إصابة أو خسارة في الأرواح أو الأضرار المادية أو الخسائر المالية الناجمة عن:

• عدم اتباع تعليمات التثبيت أو التشغيل أو الصيانة الواردة في هذا الدليل

• عدم الامتثال لتحذيرات السلامة

• التعديلات غير المصرح بها أو استخدام المكونات غير الأصلية
