Guangzhou Xingjin Fire Equipment Co.,Ltd. info@xingjin-fire.com 86--18011936582
تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: Xingjin
إصدار الشهادات: CAL,CMA,CNAS,ILAC-MRA,CCC
رقم الموديل: QQP4/6 QQP7.5/6 QQP10/6 QQP20/6 DQP40/6
شروط الدفع والشحن
الحد الأدنى لكمية: 2 مجموعة النظام
الأسعار: negotiable
تفاصيل التغليف: صندوق خارجي من الخشب الرقائقي مع كيس فقاعي أو ورق
وقت التسليم: 10-15 يوم عمل
شروط الدفع: خطاب الاعتماد، D/A، D/P، T/T، ويسترن يونيون،
القدرة على العرض: 300 مجموعات شهريا
قوة: |
تيار مستمر 24 فولت/1.6 أمبير |
وقت الرش: |
≥10S |
مكونات النظام: |
لوحة التحكم، الأسطوانات، الأنابيب، الفوهات، الكاشفات |
متانة: |
متانة عالية |
البيئية: |
صديقة للبيئة |
قوة: |
تيار مستمر 24 فولت/1.6 أمبير |
وقت الرش: |
≥10S |
مكونات النظام: |
لوحة التحكم، الأسطوانات، الأنابيب، الفوهات، الكاشفات |
متانة: |
متانة عالية |
البيئية: |
صديقة للبيئة |

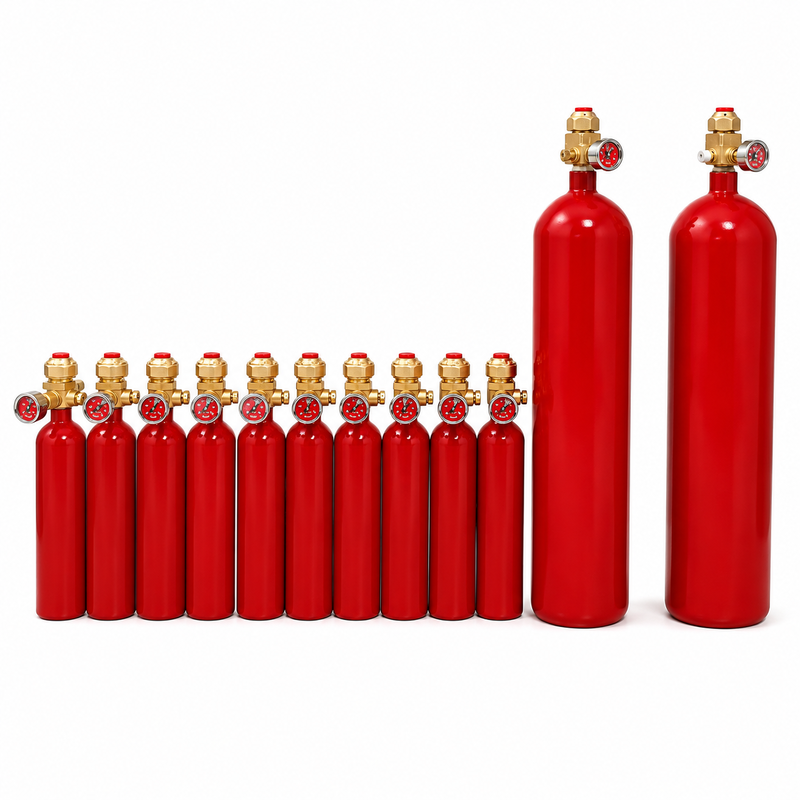

أسطوانة مشغل النيتروجين – مصدر الطاقة لأنظمة إخماد الحرائق بالغاز
نظرة عامة على المنتج
تُعد أسطوانة مشغل النيتروجين المصدر الأساسي للطاقة للتشغيل الهوائي في أنظمة إخماد الحرائق القائمة على الغاز. تقوم بتخزين نيتروجين عالي النقاء بضغط اسمي يبلغ 6.0 ميجا باسكال، وعند تلقي إشارة حريق، تطلق الغاز المضغوط لبدء فتح صمامات الاختيار وصمامات حاويات تخزين العوامل. يضمن ذلك تفريغ عامل الإطفاء في المنطقة المحمية ضمن وقت الاستجابة المطلوب.
تم تصميم هذه الأسطوانة للتكامل مع أنظمة FM200، والغازات الخاملة (IG541، IG100، IG55)، وثاني أكسيد الكربون (CO2)، وNovec 1230، وتوفر أداء تشغيل موثوقًا وقابلاً للتكرار عبر مجموعة واسعة من تطبيقات الحماية من الحرائق.
| المعلمة | المواصفات |
|---|---|
| حجم الأسطوانة الاسمي | 4 لتر / 10 لتر (سعات أخرى متاحة عند الطلب) |
| ضغط التعبئة @ 20 درجة مئوية | 6.0 ميجا باسكال |
| وسط التشغيل | نيتروجين جاف، نقاء ≥ 99.99% (محتوى الرطوبة ≤ 15 مل/م³) |
| جهد تشغيل الملف اللولبي | تيار مستمر 24 فولت ± 3 فولت، 1.5 أمبير |
| قوة تثبيت الملف اللولبي | 55 نيوتن – 90 نيوتن (يعتمد على الطراز) |
| سن مخرج التوصيل | M14 × 1.5 (نوع الشعلة) |
| نطاق درجة حرارة التشغيل المحيطة | 0 درجة مئوية إلى +50 درجة مئوية |
| معيار التصميم والاختبار | GB 25972-2010 –أنظمة ومكونات إخماد الحرائق بالغاز |
| أنظمة إخماد الحرائق المتوافقة | FM-200™، IG541، IG100، IG55، ثاني أكسيد الكربون عالي الضغط، HFC-227ea خارجي التخزين، Novec™ 1230 |
الميزات والفوائد الرئيسية
هيكل قوي وموثوقية مثبتة
مصنوعة من فولاذ سلس عالي الجودة وخضعت لاختبارات صارمة للهيدروستاتيك والتسرب الهوائي، تم بناء كل أسطوانة لتعمل بشكل موثوق في درجات حرارة محيطة تتراوح من -18 درجة مئوية إلى +50 درجة مئوية. تحمل مكونات الصمام والملف اللولبي الحرجة موافقات FM و UL، مما يضمن الامتثال لمعايير السلامة الدولية.
قدرة تشغيل مزدوجة
تدعم الأسطوانة كلاً من التشغيل الكهربائي التلقائي (صمام ملف لولبي بتيار مستمر 24 فولت، 1.5 أمبير) والتشغيل الميكانيكي اليدوي عبر زر ضغط للطوارئ. يضمن هذا التكرار تشغيل النظام حتى في حالة فشل دائرة التحكم.
آليات أمان مدمجة
دبوس قفل الملف اللولبي:يمنع التشغيل غير المقصود أثناء الشحن والمناولة والتركيب في الموقع.
صمام عالي الإحكام منخفض التسرب:يقوم تلقائيًا بتنفيس تسربات الغاز الطفيفة المتراكمة من خط الطيار، مما يمنع تراكم الضغط الذي قد يؤدي إلى تفعيل خاطئ.
مقياس ضغط مدمج:يسمح بالتحقق البصري السريع لحالة شحن الأسطوانة أثناء الفحص الروتيني، مما يدعم جداول الصيانة التنبؤية.
وصلات موحدة لسهولة التكامل
مزودة بمخارج ملولبة بشعلة M14 × 1.5، الأسطوانة متوافقة مع معظم تكوينات أنابيب الطيار الشائعة، مما يقلل من وقت التركيب ويبسط مشاريع التحديث.
قابلة للصيانة وفعالة من حيث التكلفة
الأسطوانة قابلة لإعادة التعبئة ومصممة لعمر تشغيلي طويل. يمكن إزالة مشغل الملف اللولبي للاختبار على المنضدة أو الاستبدال دون تعطيل أنابيب الغاز، مما يقلل من وقت التوقف عن العمل وتكاليف صيانة دورة الحياة.
| المكون | المواصفات |
|---|---|
| مشغل الملف اللولبي | سلسلة MFZ1؛ تيار مستمر 24 فولت، تيار مقنن 1.5 أمبير؛ قوة تثبيت 55 نيوتن – 90 نيوتن (يعتمد على الطراز) |
| مشغل هوائي (مشغل غاز) | طرازات QQQ1.2MPa / DYQQ1.2MPa / HQQ1.2MPa؛ ضغط اسمي 6.6 ميجا باسكال؛ ضغط تشغيل أدنى 1.2 ميجا باسكال |
| صمام عالي الإحكام منخفض التسرب | طراز EDGO.3/6.6؛ ضغط إغلاق 0.3 ± 0.03 ميجا باسكال؛ يمنع تراكم ضغط خط الطيار من التسرب الطفيف |
| صمام فحص هوائي | طراز EQD6/6.6؛ تجويف اسمي 6 مم؛ ضغط تشغيل 0.2 ميجا باسكال؛ توصيل M14 × 1.5 |
| أنابيب التحكم بالطيار | أنبوب نحاسي سلس بقطر خارجي 8 × 1 مم؛ وصلات ضغط من نوع الحلقات؛ تباعد دعامة الدعم ≤ 0.6 متر |
| جهاز تخفيف الضغط | مدمج مع مجموعة الأسطوانات؛ يتم تحديد ضغط الضبط بواسطة ضغط تشغيل النظام لمنع الضغط الزائد |
مكونات النظام المرتبطة
وحدات معلقة مثبتة على السقفتصميمات مدمجة للمنشآت ذات المساحات المحدودة
أنظمة الغاز الخاملتكوينات IG55، IG100، و IG541
أنظمة ثاني أكسيد الكربون عالي الضغطلمخاطر الحرائق الصناعية والحرائق العميقة
أنابيب الكشف الحراري الخطيكشف ذاتي التشغيل للخزائن المغلقة والمساحات الصغيرة
أنظمة عامل التنظيف Novec 1230بدائل قائمة على الفلوروكيتون ذات إمكانات استنفاد الأوزون صفر (ODP) وإمكانات احترار عالمي منخفض (GWP)
التعبئة والشحن التعبئة:
التعبئة:
سيتم تعبئة المنتج بعناية لضمان النقل الآمن والمناولة السليمة. تشمل مواد التعبئة: صناديق كرتونية متينة، غلاف فقاعي، حشوات رغوية واقية، ودليل المستخدم.
الشحن:
نحن نقدم خدمات توصيل عالمية للمنتج. فيما يلي خيارات الشحن المتاحة:
سيتم نقل جميع البضائع بواسطة شركات شحن موثوقة لضمان التسليم في الوقت المناسب والآمن. بعد إرسال الطلب، سيتلقى العملاء رقم تتبع عبر البريد الإلكتروني.
تعليمات مناولة خاصة:
إذا كانت بضائعكم تتطلب مناولة خاصة، يرجى الاتصال بنا قبل 24 ساعة على الأقل من إرسال الطلب. سنبذل قصارى جهدنا لتلبية احتياجاتكم.
إشعار الشراء
1. إذا كنتم لا تعرفون الكثير عن حجم أو مساحة مستودعكم أو مصنعكم أو ورشتكم، مثل الطول والعرض والارتفاع، فيرجى التأكد من الاتصال بنا في الوقت المناسب. بهذه الطريقة، يمكن لمهندسينا تصميم مواصفات وكمية المنتج وفقًا لاحتياجاتكم.
2. إذا لم تكن معلمات المواصفات المطلوبة متاحة في جدول المعلمات، فيرجى إخبارنا بمتطلباتكم وسنقدم لكم حلاً تصميميًا مرضيًا.
3. إذا كنتم قد أكدتم منتجاتنا، فيرجى تقديم طلب والدفع. بعد ذلك، سنقوم بترتيب الشحن في أقرب وقت ممكن.
4. في حالة وجود أي صعوبات في النقل، يرجى الاتصال بنا على الفور، وسنقدم لكم حلاً مرضيًا لتوفير الشحن قدر الإمكان.
حول شركة Guangzhou Xingjin Fire Equipment Co., Ltd.
Guangzhou Xingjin Fire Equipment Co., Ltd. هي شركة مصنعة متخصصة لأنظمة إخماد الحرائق بالعوامل النظيفة مع أكثر من عقد من الخبرة الهندسية والإنتاجية. منتجاتنا معتمدة وفقًا لمعيار GB 25972-2010 وتتوافق مع معايير التصميم والاختبار والتركيب الدولية.
ما نقدمه:
أسعار تنافسية مباشرة من المصنع مع ضمان لمدة 5 سنوات على المنتج
حلول OEM/ODM مصممة خصيصًا لمتطلبات المشاريع
وثائق فنية شاملة ودعم تركيب عن بعد
سجل تصدير مثبت إلى الشرق الأوسط وجنوب شرق آسيا وأفريقيا ومناطق أخرى
أنظمتنا مثبتة على نطاق واسع في مراكز البيانات، ومرافق الاتصالات، ومحطات توليد الطاقة، ومنشآت النفط والغاز، والمتاحف، والأرشيفات، ومناطق العمليات الصناعية في الأسواق العالمية.
