نظام إخماد الحرائق الرغوي الأوتوماتيكي لغرف الآلات والمحولات

1 جهاز مقدمة

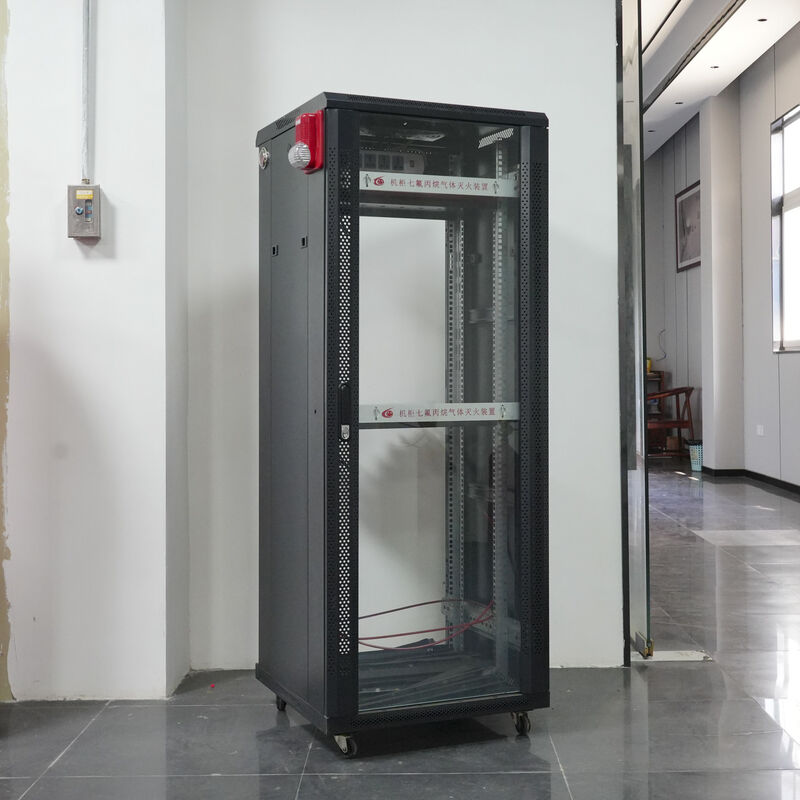

جهاز وحدة مكافحة الحرائق على رف الخادم هو منتج مبتكر لتكفيف الحرائق التلقائي تم تطويره بشكل مستقل من قبل شركتنا.هو جهاز إطفاء حريق أوتوماتيكي تم تطويره خصيصاخزانات المعدات. وحدة مكافحة الحرائق على رف الخادم معروفة أيضا باسم الكشف عن درجة الحرارة وإطفاء الحرائق الآلة المتكاملة أو جهاز مكافحة الحرائق المعدة مسبقا.هو جهاز اطفاء الحريق الذي يقوم بتجميع جهاز تخزين عامل اطفاء الحريق، أنبوب نقل، فوهة، قذيفة، مؤشر الضغط، كاشف الحريق، جهاز رد فعل الإشارة، الخ في وحدة اطفاء الحريق المستقلة.وحدة مكافحة الحرائق رف الخادم مناسبة لجميع أنواع وحدات مستقلة خزانات المعدات، مجموعة واحدة من أجهزة اطفاء الحريق يمكن أن تحمي واحدة أو أكثر من خزانات المعدات.

عامل اطفاء الحريق المستخدم في هذا الجهازيمكن أن يكونHFC-227EA(وتسمى أيضا FM200) /FK-5-1-12 ((وتسمى أيضا Novec1230).كل من FM200 و Novec1230 همعامل اطفاء الحرائق الغاز النظيف المستخدم بشكل رئيسي لإطفاء الحرائق الكيميائية وكذلك لإطفاء الحرائق المادية. هو عديم اللون ، عديم الطعم ، منخفضة السمية ، غير الموصلة ، غير الملوثة الأشياء المحمية ، لن يسبب ضررًا للممتلكات ومرافق الدقة ، مع تركيز أقل للحريق ،معدل إطفاء موثوق به من الفئة Bهناك نوعان من أجهزة الكشف عن الحريق في هذا الجهاز، واحد هو كرة زجاجية استشعار درجة الحرارة، والآخر هو أنبوب الكشف عن الحريق.لا يحتاج إلى نظام الكشف عن الحريق التقليدي المكون من الدخان، ومراقب درجة الحرارة والحريق لتحقيق الكشف عن الحريق. يمكن لمنتجاتنا أن تلعب بشكل أفضل وظيفة الكشف عن الحريق وإطفائه،ويمكن أن تتكيف بشكل أفضل مع تركيب خزانة المعدات، يمكن أن توفر مساحة أكبر، لا يؤثر على مكونات خزانة المعدات.

2تطبيق نظام مكافحة الحرائق في رف الخادم

2.1 خزانة خادم نظام تكنولوجيا المعلومات والحاسوب؛

2.2 في خزانة الخادم في نظام الاتصالات والاتصالات؛

2.3 في خزانة التحكم في معدات البنك؛

2.4 مجموعة متنوعة من خزانات التحكم في المعدات الميكانيكية والصناعات الأخرى.

3مبدأ العمل

الـوحدة مكافحة الحرائق على رف الخادملديه اثنين بداية الوسائل مناستشعار درجة الحرارة: كرة زجاجية استشعار درجة الحرارة وأنبوب كشف الحريق. عندما تصل درجة حرارة المحيط لمنطقة الحماية إلى درجة الحرارة التي حددتها الكرة الزجاجية الحساسة للحرارة (68°C، والتي يمكن أيضا أن تختار وفقا لمتطلبات العميل) ، كرة الزجاج الحساسة لدرجة الحرارة تنفجر على الفور، فتح أنبوب الإفراج عن وسائل الإعلام النار على الفور،يتم إخراج عامل إطفاء الغاز المخزن في الجهاز على الفور من الفوهة لتبريد المنطقة المحمية وإطفاء الحريقطريقة أخرى للبدء هي استخدام أنبوب الكشف عن الحريق كجهاز كشف الحريق.إشارة الحريق من البداية (160°C±10°Cسوف يمتد الغاز في أنبوب الكشف عن الحريق بسرعة. وأخيرا، سيتم تفجير فوهة في أعلى درجة حرارة من الأنبوب.ومن ثم سيتم فتح جهاز تخزين عامل اطفاء الحريقسيتم رش أنبوب الكشف عن الحريق من منفذ التفجير لتحقيق التبريد والإطفاء.

4المعلمات والخصائص التقنية الرئيسية

4.1نموذج ومواصفات وحدة مكافحة الحرائق في رف الخادم

4.2المعلمات التقنية لإنبوب الكشف عن الحريق

4.3ممكوناتمن sواحد أو متعددبلي تكوين الربط

فوهة	مقياس الضغط	التبديل	مفتاح الضغط	كرة زجاجية تستشعر درجة الحرارة	أنبوب كشف الحريق

4.3.1 قيمة ضبط درجة حرارة الكرة الزجاجية الحساسة للحرارة:68 درجة مئوية (يمكن أيضا اختيار درجة الحرارة وفقا لمتطلبات العميل).

4.3.2 قيمة ضبط درجة حرارة أنبوب كشف الحريق:160°C±10°C;

4.3.3 لا‬‬t تحتاج إلى تشغيل الطاقة

4.3.4 أن تكون سلسلة المنتجات كاملة، وأن يكون التثبيت مرناً ومريحاً، وأن يكون العمل دقيقاً.

4.3.5 لديها خصائص مثل الموثوقية، والتشغيل والصيانة المريحة، لا حاجة لتصميم غرفة أسطوانة منفصلة، أقل استثمارات المشروع، الخ.

4.3.6 هي وحدة مكافحة الحريق مع وظائف مستقلة للكشف عن الحريق وإطفائه.

4.4 برنامج عمل

5أناالتثبيت مخطط محاكاة لوحدة مكافحة الحرائق على رف الخادم

6إدارة التثبيت والصيانة

6.1تركيب وحدة مكافحة الحرائق FM200

   مثل الرسوم البيانية المقلدة أعلاه ، هناك طرق تثبيت وحدة إطفاء الحرائق FM200.قم بتثبيت جهاز إطفاء الحريق FM200 في الخزانة على شكل درج وتثبيتهترتيب تثبيت مجموعة إطلاق الحرارة الاستشعارية وأنابيب الكشف عن الحريق كما هو موضح في الرسوم البيانية.يمكن تثبيت تجمع الإفراج عن استشعار درجة الحرارة على رف القطع من خلال الملحقات ذات الصلةيتم استخدام ترتيب أنابيب الكشف عن الحريق‬‬S‬‬ النوع والتي يتم تثبيتها بواسطة ربطات ، والتي وفقا لمبدأ ترتيبها في المكان المعرض للحريق قدر الإمكان.

6.2يجب أن يكون موظفو التثبيت وإصلاح الأخطاء على دراية بالبنية الأساسية ومبدأ العمل والأداء وبرنامج العمل للجهاز.وكذلك هيكل وحالة عمل أجزاء الصمام.

6.3عند تثبيت الجهاز، تجنب أشعة الشمس المباشرة والبقاء بعيدا عن مصدر الحرارة. تأكد من عدم تأثير الاهتزاز على الجهاز. يتم تثبيت الجهاز في منطقة الحماية من خلال الوسيط.

6.4بعد معرفة النقطتين المذكورتين أعلاه بوضوحيمكن أن يكونكاريإيد عمليات تركيب محددة:

6.4.1 تركيب المحرك الرئيسيFM200 وحدة مكافحة الحرائق على رف الخادم:

6.4.1.1 اختيار موقع تثبيت وحدة مكافحة الحرائق FM200 في رف الخادم: حدد مساحة على شكل U مناسبة للتثبيت في المنطقة العليا داخل رف الخادم.يجب أن يستند اختيار المنطقة إلى مبدأ التفتيش اليومي الملائم وتثبيت جهاز إطفاء الحريق، وتجنب المناطق مع العديد من السلاسل في قدر الإمكان؛

6.4.1.2 استخدم قاطع القيادة أو علبة الخزانة لتثبيت الجهاز، وتثبيت فتحتي المسمار على اللوحة الأمامية للجهاز بالمسمار. بعد الانتهاء من التثبيت،المحرك الرئيسي مثبت.

6.4.2 التجميع وتثبيته:

  6.4.2.1 هناك بعض أجزاء واجهة الجهاز: واجهة الأنابيب النحاسية، المفتاح، مقياس الضغط، مفتاح الضغط، أنبوب كشف الحريق، الكرة الزجاجية الحرارة الاستشعار والفوهة.الفوهة وضعت في الجزء الأمامي من لوحة وحداتنا، ويتم تعيين واجهات أخرى في الخلف.

  6.4.2.2 تركيب كرة زجاجية لتحديد درجة الحرارة وأنبوب للكشف عن الحريق:

    6.4.2.2.1 تركيب الكرة الزجاجية الحساسة لدرجة الحرارة: تم تثبيت الكرات الزجاجية الحساسة لدرجة الحرارة على الأجهزة ، وليس هناك حاجة إلى تركيبها.

    6.4.2.2.2 تثبيت أنبوب كشف الحريق: فك غلفة الغزل، وإدخال أنبوب كشف الحريق في مفصل الإبرة، وتشغيل غطاء النحاس حتى ثابت.لاحظ مساحة الخزانة واختيار الطريقة المناسبة لتخطيط الأنابيبمبدأ ترتيب الأنابيب هو جعل أنبوب الكشف عن الحريق يغطي رف الخادم إلى أقصى حد.يجب أن يمر أنبوب الكشف عن الحريق عبر المنطقة التي من المرجح أن تحدث فيها الحريقو أخيراً التفكير في جمالية تركيب الجهاز كله نهاية أنبوب كشف الحريق هي سدادة قياسيةإدخال المغلق مع فتحة مع خيط داخلي في أنبوب الكشف عن الحريق، ثم أدخل المغلق الآخر بإحكام في أنبوب كشف الحريق. يتم إضافة القطعتين معًا ثم تشديدها.

6.4.3 واجهة مفتاح الضغط: يتم توصيل مفتاح الضغط بالنظام وفقًا لمتطلبات العلامة.

6.5 إدارة صيانة وحدة مكافحة الحرائق في رف الخادم

   يجب أن يتم ترتيب موظفين متخصصين في إدارة الصيانة للحفاظ على و إدارة وحدة مكافحة الحرائق في رف الخادم ، ويجب أن يكون هناك سجلات للصيانة والإدارة.يتعين على موظفي إدارة الصيانة أن يكونوا على دراية بمبدأ عمل الجهاز وأدائه.

  6.5.1 تحقق مرتين في الأسبوع وتفي بالشروط التالية:

6.5.1.1 يجب أن تكون قيمة الضغط المشار إليها لوحدة مكافحة الحرائق FM200 في نطاق الجزء الأخضر.

6.5.1.2 يجب أن يكون مفتاح صمام الحاوية في وضع "مفتوح".

6.5.1.3 لا ينبغي أن يكون هناك أي تشوه في الجهاز

  6.5.2 يجب أيضاً فحص مكونات المصنع كل ثلاثة أشهر لتلبية المتطلبات التالية:

6.5.2.1 يجب أن تكون أجزاء الجهاز خالية من الأضرار الميكانيكية وتآكل السطح، يجب أن تكون حماية الطلاء سليمة، يجب أن تكون علامات لوحة الاسم واضحة.

6.5.2.2 يجب أن تكون حاويات عوامل الإطفاء، وأنابيب كشف الحريق، وأنابيب الإفراج والفوهات متصلة بشكل راسخ وموثوق به.

  6.5.3 يجب أن يتم فحص و صيانة وحدة مكافحة الحرائق في رف الخادم بشكل شامل كل عام ، والتي يجب أن لا تلبي متطلبات 6 فقط.5.1 و 65.2، ولكنها تلبي أيضاً المتطلبات التالية:

6.5.3.1 تستخدم طريقة الوزن للتحقق من جرعة إطفاء حاوية الجهاز.≥ ((حجم الحاوية×1.15 غرام/لتر)×90% إعادة ملء عامل إطفاء الحريق إذا لم يتم الوفاء بالمتطلبات.

6.5.3.2 لاحظ قيمة مقياس الضغط وتحقق مما إذا كان ضغط وحدة مكافحة الحرائق في رصيف الخادم يتسرب. عندما يكون مقياس الضغط خارج نطاق الجزء الأخضر،يجب استخدام طريقة الوزن للتحقق من جرعة إطفاء الحريقعندما يكون تسرب جرعة اطفاء الحريق أكثر من 10 ٪ ، يجب أن تعتبر وكالة اطفاء الحريق لإعادة ملء ويتم استكمال الضغط.

6.5.3.3 عدم وجود تشوه وتآكل وتلف وتقدم في عمر أنبوب الكشف عن الحريق.

6.5.3.4 يجب أن يتم صيانة وإدارة حاويات مواد إطفاء الحريق وفقاًلوائح الرقابة على سلامة أسطوانات الغاز.

6.6 لا تلمس أو تغير أجزاء وحدة مكافحة الحرائق في رف الخادم لتجنب الحوادث.
