نوع شبكة الأنابيب لنظام إخماد الحرائق الأوتوماتيكي IG541

وصف:

جهاز إطفاء الحريق بالغاز المختلط IG541 العامل هو عديم اللون، عديم الرائحة، غاز مضغوط غير سام وغير موصل و"أخضر" بحت. وهي تتألف من الغازات التي تحدث بشكل طبيعي—النيتروجين والأرجون وثاني أكسيد الكربون—مع المواد الخام المتاحة بسهولة. أثناء إخماد الحرائق، لا يعيق الرؤية، ولا يؤدي إلى اختلافات في درجات الحرارة أو منتجات تحلل مسببة للتآكل. إن إطلاق هذا العامل يؤدي ببساطة إلى إعادة الغازات الطبيعية إلى البيئة؛ فهو ليس لديه القدرة على استنفاد الأوزون (ODP)، ولا يساهم في ظاهرة الاحتباس الحراري، ولا ينتج أي مواد كيميائية ضارة بالغلاف الجوي. وعلى عكس عوامل الإطفاء المعتمدة على الهالون أو عوامل الإطفاء البديلة، فإنه يتجنب مشكلات السمية المرتبطة باستخدامها أثناء إخماد الحرائق، مما يجعله خيارًا مثاليًا للمناطق ذات النشاط البشري المتكرر.

مكونات النظام وبنيته ومعلماته:

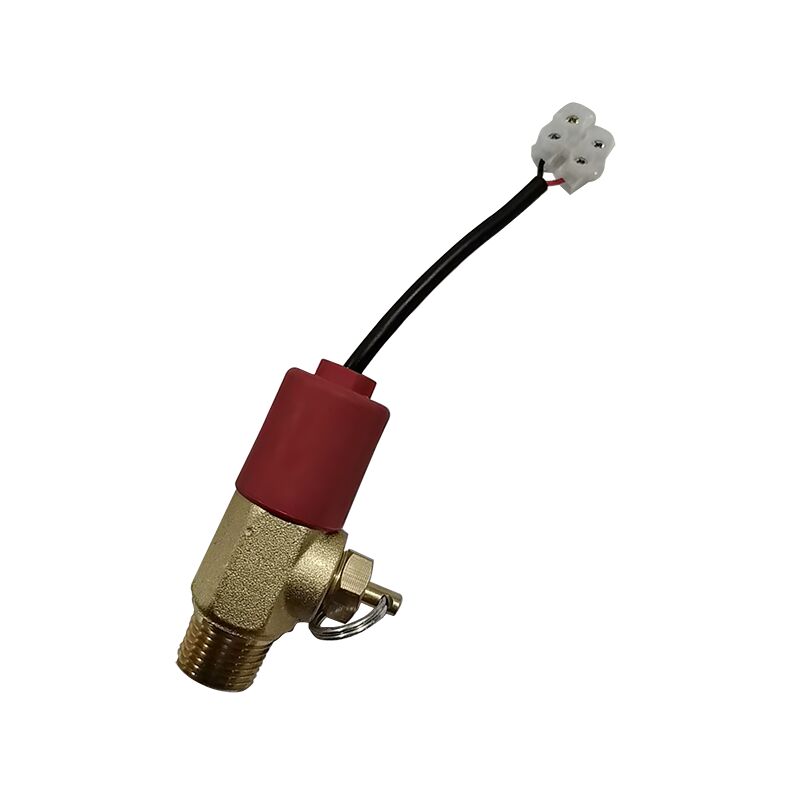

6. السائق الكهرومغناطيسي:

6.1 الغرض

يتم تثبيت صمام الحاوية الكهرومغناطيسية على أسطوانة غاز البداية لإغلاق غاز البداية بالداخل. أثناء الحريق، تصدر وحدة التحكم أمرًا بإخماد الحريق، حيث تقوم بتنشيط المغناطيس الكهربائي داخل الصمام لفتحه وإطلاق غاز البداية. يتدفق الغاز بعد ذلك عبر خط أنابيب البداية، مما يؤدي إلى تنشيط صمام الاختيار المقابل وصمام الحاوية لتحرير عامل إطفاء الحريق لإخماده.

النموذج _ المخطط الهيكلي ومعايير الأداء الرئيسية:

7. صمام الاختيار (ويسمى أيضًا صمام التوزيع):

الهيكل: يتكون صمام الاختيار بشكل أساسي من جسم الصمام، وأسطوانة القيادة، ومكونات أخرى.

مبدأ العمل: يتم استخدام صمام الاختيار في أنظمة التوزيع المدمجة. عندما يحدث إنذار حريق في منطقة الحماية المقابلة لصمام الاختيار، تقوم وحدة التحكم في إنذار الحريق بإخراج تيار مستمر 24 فولت لفتح صمام التشغيل المرتبط بصمام التوزيع. يتدفق غاز التنشيط عبر أنبوب هواء التحكم، الذي يفتح صمام الاختيار؛ بعد ذلك، يمر الغاز عبر أنبوب هواء التحكم وصمام فحص الغاز لتنشيط صمام حاوية عامل إطفاء الحريق. يتم بعد ذلك تسليم عامل إطفاء الحريق إلى منطقة الحماية عبر أنبوب التجميع وصمام الاختيار وشبكة التوزيع. في حالات الطوارئ، يمكن تشغيل المقبض يدويًا لفتح صمام الاختيار؛ ومع ذلك، في ظل الظروف العادية، يجب ألا يقوم الأفراد بتشغيل المقبض لمنع التنشيط غير المقصود. يظهر الرسم البياني الخارجي أدناه:

8. خرطوم معدني

8.1 الغرض: توفير اتصال مرن بين صمام الحاوية وصمام الفحص، مما يخفف من تأثير التدفق على عامل إطفاء الحريق بالغاز المختلط.

8.2 الهيكل: مصنوع من أنابيب مموجة من الفولاذ المقاوم للصدأ وشبكة سلكية من الفولاذ المقاوم للصدأ. يعمل خرطوم التوصيل كخط أنابيب يربط بين صمام الحاوية وصمام فحص السائل، مما يوفر وظيفة تخفيف الضغط. يتكون بشكل أساسي من خرطوم مضفر من الأسلاك الفولاذية وتركيبات خرطوم. المظهر الخارجي والأبعاد لخرطوم التوصيل (الذي يمكن تصنيعه حسب الطلب وفقًا لمتطلبات محددة) هي كما يلي:

9. صمام ذو اتجاه واحد

9.1 الغرض: تم تركيبه على أنبوب التجميع IG-541 لمنع التدفق العكسي للغاز المختلط من الأنبوب.

9.2 الهيكل: يتكون من مكونات مثل جسم الصمام، قلب الصمام، والربيع. إنه يتميز بتصميم جديد، تشغيل مرن، أداء إغلاق ممتاز، ومقاومة منخفضة للسوائل.

9.3 التطبيق: ينبغي فحص مرونة وأداء الختم لقلب الصمام بانتظام.

10. صمام فحص هوائي

10.1 الغرض: للاستخدام على خط هواء التحكم أثناء بدء تشغيل النظام.

10.2 الهيكل: يتكون من مكونات مثل جسم الصمام، قلب الصمام، والزنبرك، ويتميز بتصميم جديد، تشغيل سلس، أداء إغلاق ممتاز، وسهولة التركيب.

10.3 التطبيق: يستخدم نظام أنابيب التحكم الهوائي تجهيزات أنابيب من النوع المشبك للتوصيلات، وذلك باستخدامφ8×1 أنابيب نحاس. يتطلب صمام عدم الرجوع الهوائي فحصًا منتظمًا لمرونة قلب الصمام وأداء الختم.

11. جهاز التغذية الراجعة لإشارة الضغط

11.1 الغرض: يتم تركيبه عند طرف مخرج صمام الاختيار (بالنسبة للأنظمة المستقلة التي لا تحتوي على صمام اختيار، يمكن تركيبه على المشعب). عندما يتم إطلاق عامل إطفاء الحريق بالغاز المختلط، يتم تنشيط مفتاح الضغط، وإرسال إشارات إلى ضوء فتحة التهوية، والإنذار الصوتي والمرئي، ومركز التحكم.

11.2 الهيكل: يتكون من جسم صمام، ومكبس، ومفتاح صغير، من بين مكونات أخرى. ويتميز بحجم صغير، وتصميم خفيف الوزن، ومرونة وموثوقية عالية.

11.3 التطبيق: قبل التثبيت، قم بفحص تشغيل المكبس وقياس أداء المفتاح الصغير. أثناء التثبيت، تأكد من عدم تعرض السكن لأي ضغوط ميكانيكية.

12. أنابيب التجميع

12.1 الغرض: يتم بعد ذلك نقل عامل إطفاء الحريق بالغاز المختلط الذي تم جمعه من حاويات متعددة عبر خط الأنابيب الرئيسي إلى شبكة التوزيع داخل المنطقة المحمية.

12.2 الهيكل: يتم تصنيع أنبوب المجمع عن طريق لحام الأنابيب الفولاذية غير الملحومة والتجهيزات، مع معالجة جلفنة شاملة. يمكن تصنيع تركيبات صمام الفحص إما بتكوينات صف واحد أو صف مزدوج حسب الحاجة.

12.3 التطبيق: يجب تثبيت أنبوب المجمع بشكل آمن على حامل الأسطوانة باستخدام مسامير على شكل حرف U قياسية.

13. صمام أمان أنبوب التجميع

13.1 التطبيق: مثبت على أنبوب التجميع. بما أن نظام التوزيع المشترك يستخدم صمام اختيار، فإن أنبوب التجميع يشكل قسمًا مغلقًا. عندما يتراكم الغاز المختلط، يتم توليد ضغط كبير بسبب تأثيرات درجة الحرارة؛ لذلك، يتم تركيب صمام أمان في الطرف الخلفي لأنبوب التجميع.

13.2 الهيكل: يتكون من جسم صمام وغشاء أمان. يتميز بتصميم جديد يتمتع بأمان وموثوقية عالية.

14. حامل الاسطوانة الفولاذية

14.1 الغرض: يستخدم لتأمين وحدة طفاية الحريق IG-541.

14.2 الهيكل: تم تصنيع حامل الأسطوانة من أنابيب مستطيلة، وتتميز بمهارة تصنيع رائعة، وجاذبية جمالية، وموثوقية قوية.

14.3 التطبيق: حامل الأسطوانة قابل للفصل للنقل ويمكن تجميعه في الموقع. يجب أن يكون موقع التثبيت مستويًا وسلسًا؛ إذا لزم الأمر، يمكن تأمينه بمسامير التثبيت. يجب تثبيت أنبوب التجميع فوق رف الأسطوانة. أثناء التجميع، تأكد من ضبط المحاذاة الرأسية لرف الأسطوانة بشكل صحيح.

15. فوهة

الفوهة هي أحد المكونات المهمة للنظام. وينبغي تحديد مواصفاتها بناء على المتطلبات المحددة للمنطقة المحمية.

15.1 الهيكل: تتكون الفوهة بشكل أساسي من جسم الفوهة. الشكل الخارجي موضح أدناه:

مبدأ العمل: يتم تركيب الفوهة داخل المنطقة المحمية لرش عامل إطفاء الحريق، مما يضمن تغطية موحدة في جميع أنحاء المنطقة.

16. صمام عالي الختم منخفض الإغاثة

يستخدم:

يتم تركيب الصمام عالي التسرب منخفض التسرب في خطوط أنابيب بدء التشغيل لكل منطقة داخل نظام الغاز. عند حدوث تسرب بسيط في جهاز بدء التشغيل (مع ضغط الأنابيب≥0.1 ميجا باسكال)، يتم تفريغ الغاز المتسرب تلقائيًا، مما يمنع تراكم الغاز وتراكم الضغط الذي قد يؤدي إلى حدوث أعطال غير مقصودة في النظام.

أثناء تشغيل النظام، مع زيادة الضغط في خط أنابيب بدء التشغيل بسرعة، يتم إغلاق صمام المقاومة العالية ذو التمرير المنخفض تلقائيًا لضمان بدء تشغيل النظام بشكل صحيح.

16.1 مخطط المظهر الخارجي للصمام عالي الختم منخفض التفريغ:

16.2 مخطط المظهر الخارجي للصمام عالي الختم منخفض التفريغ:

17. العلاقات العامةجهاز تخفيف الضمان

17.1 الغرض: تقليل ضغط الغاز لـ IG-541.

17.2 الهيكل: يتكون من فلنجات الدخول والخروج، وألواح فتحة تقليل الضغط، وحلقات الختم. يتميز بالحجم الصغير وأداء الختم الممتاز والتشغيل المستقر والموثوق.
