تفاصيل المنتج
مكان المنشأ: قوانغتشو، الصين
اسم العلامة التجارية: XINGJIN
إصدار الشهادات: GSG\TUV\GB6653-2008
رقم الموديل: 40 لتر/70 لتر/100 لتر/120 لتر/180 لتر/245 لتر
شروط الدفع والشحن
الحد الأدنى لكمية: 5 مجموعة
الأسعار: Pricing based on quantity
تفاصيل التغليف: صندوق خشبي أو صندوق خارجي من الخشب الرقائقي مع كيس فقاعي أو ورق
وقت التسليم: 15-20days
شروط الدفع: تي / تي، خطاب الاعتماد
القدرة على العرض: 30000 مجموعة في الشهر
الحجم الاسمي: |
40 لتر/70 لتر/100 لتر/120 لتر/180 لتر/245 لتر |
القطر الداخلي: |
267/300/325/350/400 ملم |
الطول الإجمالي: |
757 ± 15/898 ± 10/1213 ± 10/1414 ± 10 مم |
الامتلاء المتوسط: |
FM200 + نيتروجين |
سمك الاسطوانة: |
5.4 ملم |
الحجم الاسمي: |
40 لتر/70 لتر/100 لتر/120 لتر/180 لتر/245 لتر |
القطر الداخلي: |
267/300/325/350/400 ملم |
الطول الإجمالي: |
757 ± 15/898 ± 10/1213 ± 10/1414 ± 10 مم |
الامتلاء المتوسط: |
FM200 + نيتروجين |
سمك الاسطوانة: |
5.4 ملم |

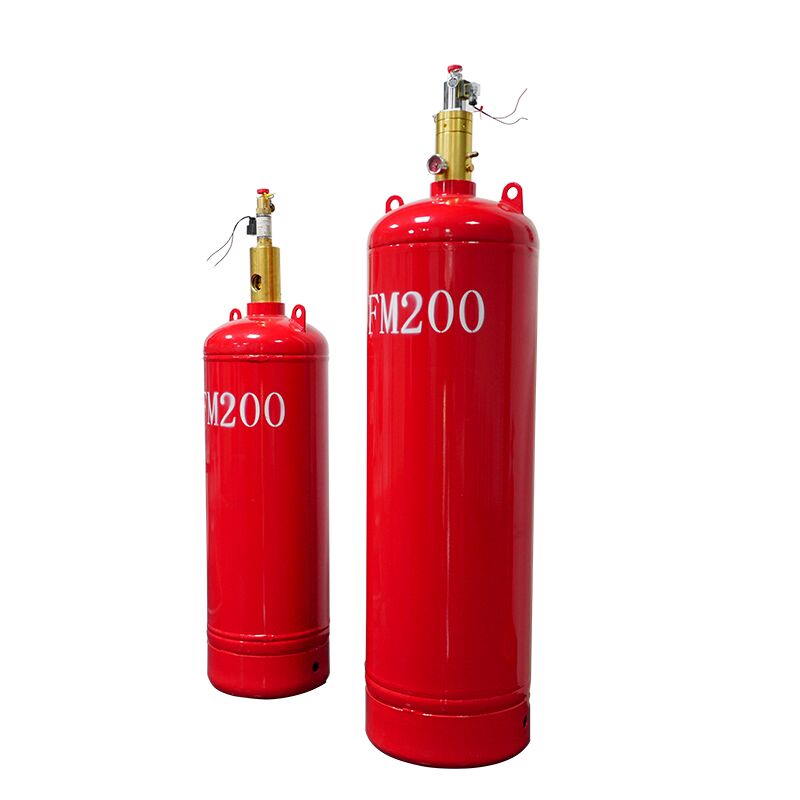

اسطوانة غاز شبكة أنابيب FM200
مقدمة كاملة للنظام:
نظام إطفاء الحريق الأوتوماتيكي بـ HFC-227ea (FM200) هو حل شامل لقمع الحرائق يعتمد على الغاز. يتكون النظام الكامل من المكونات التالية:
مجموعات أسطوانات عامل إطفاء الحريق وأقواس التثبيت
مجموعات أسطوانات الغاز الدافع وأوعية الصمامات
صمامات فحص السائل وصمامات فحص الغاز
أجهزة الدفع وأنابيب التحكم في الغاز
مجمعات، صمامات اختيار، وصلات ثلاثية، وصلات ثلاثية مخفضة، أكواع، وأكواع مخفضة
شفاه، صمامات أمان، وأجهزة تغذية إشارة
شبكات أنابيب وفوهات تفريغ
كاشفات الحريق ولوحات التحكم في إطفاء الحريق بالغاز
أجهزة إنذار صوتية ومرئية، أجراس إنذار، مؤشرات تفريغ، وأزرار بدء/إيقاف طوارئ
مجموعة أسطوانة عامل إطفاء الحريق
1) الغرض
تم تصميم مجموعة الأسطوانة لتخزين عامل إطفاء الحريق HFC-227ea (FM200). توفر وظائف أساسية متعددة بما في ذلك ختم العامل، والإطلاق المتحكم فيه، وإعادة التعبئة، وتخفيف الضغط الزائد، ومؤشر الضغط.
2) الهيكل
تتكون مجموعة الأسطوانة من صمام وعاء، أنبوب سيفون، ووعاء تخزين.
وعاء التخزين:أسطوانة فولاذية ملحومة قابلة لإعادة التعبئة مطلية بطلاء إيبوكسي أحمر لمقاومة التآكل.
صمام الوعاء:يتكون من جسم صمام، جهاز تشغيل، مكبس، مؤشر ضغط، وجهاز تخفيف ضغط. بمجرد تجميعه مع أنبوب السيفون، يتم تركيب صمام الوعاء على فتحة الأسطوانة. يمكن تشغيله إما هوائيًا (عبر ضغط نيتروجين تجريبي) أو يدويًا لإطلاق عامل الإطفاء.
3) المعلمات الفنية الرئيسية
| مواصفات الموديل | ضغط التخزين |
الحجم (لتر) |
صمام الوعاء الموديل |
القطر الاسمي (مم) |
الطول المكافئ (م) |
القطر الخارجي (مم) |
الارتفاع |
الوزن الصافي (كجم) |
| QMP70/5.6 | 5.6 ميجا باسكال | 70 | QRF32/8 | 32 مم | 6 | 267 | 1560 | 86 |
| QMP90/5.6 | 5.6 ميجا باسكال | 90 | QRF32/8 | 32 مم | 6 | 325 | 1440 | 130 |
| QMP120/5.6 | 5.6 ميجا باسكال | 120 | QRF32/8 | 32 مم | 6 | 325 | 1600 | 139 |
4) تعليمات التركيب
الموقع:يجب أن يتوافق موقع التركيب مع رسومات التصميم. يجب ترتيب الأسطوانات بالترتيب المحدد حسب أرقام تعريفها. يجب ألا يتجاوز فرق الارتفاع بين الأسطوانات 20 مم. يجب الحفاظ على خلوص لا يقل عن 1.0 متر بين جانب التشغيل وأي جدار أو بين جوانب التشغيل المتجاورة.
التشغيل اليدوي للطوارئ:في حالة الطوارئ، قم بإزالة دبوس الأمان من المشغل، قم بتشغيل المقبض اليدوي واحدًا تلو الآخر، وقم بتدوير ذراع الكامة لفتح جميع صمامات الأوعية وإطلاق عامل الإطفاء.
5) تعليمات الصيانة
قم بإجراء فحص بصري شهريًا. يمكن الاستمرار في استخدام مجموعة الأسطوانة فقط إذا تم تأكيد الشروط التالية:
لا يوجد تشوه بالصدمات أو تلف ميكانيكي
لا يوجد صدأ سطحي مرئي أو تآكل
الطلاء الواقي لا يزال سليماً
دبوس الأمان وختم العبث في مكانهما وغير تالفين
6) ملاحظة هامة
تم تصميم دبوس الأمان الموجود على صمام الوعاء خصيصًا لقفل ذراع الكامة في مكانه. يجب إزالة دبوس الأمانفقطعند الحاجة إلى التشغيل اليدوي لصمام الوعاء. قفل ذراع الكامة لايؤثرعلى التشغيل الهوائي الطبيعي بالنيتروجين لصمام الوعاء أثناء تشغيل النظام الأوتوماتيكي.
معلمات مفصلة:
| المواصفات | القطر الداخلي | سن الأسطوانة | فتحة مخرج الصمام | ارتفاع الأسطوانة | ارتفاع الأسطوانة + صمام الوعاء | الارتفاع الكلي للأسطوانة + صمام الوعاء + صمام الملف اللولبي |
| 40 لتر * 5.6 ميجا باسكال | 300 مم | M80*2 | 50 مم | 757 ± 15 مم | 897 ± 15 مم | 1057 ± 15 مم |
| 70 لتر * 5.6 ميجا باسكال | 350 مم | M80*2 | 50 مم | 898 ± 10 مم | 1038 ± 10 مم | 1198 ± 10 مم |
| 100 لتر * 5.6 ميجا باسكال | 350 مم | M80*2 | 50 مم | 1213 ± 10 مم | 1353 ± 10 مم | 1513 ± 10 مم |
| 120 لتر * 5.6 ميجا باسكال | 350 مم | M80*2 | 50 مم | 1414 ± 10 مم | 1554 ± 10 مم | 1714 ± 10 مم |
| 150 لتر * 5.6 ميجا باسكال | 400 مم | M80*2 | 50 مم | 1395 ± 10 مم | 1535 ± 10 مم | 1695 ± 10 مم |
| 180 لتر * 5.6 ميجا باسكال | 400 مم | M80*2 | 50 مم | 1630 ± 10 مم | 1770 ± 10 مم | 1930 ± 10 مم |
| 70 لتر * 17.2 ميجا باسكال | 267 مم | PZ56 | 32 مم | 1499 ± 10 مم | 1679 ± 10 مم | / |
| 90 لتر * 17.2 ميجا باسكال | 325 مم | PZ56 | 32 مم | 1420 ± 10 مم | 1600 ± 10 مم | / |
| 120 لتر * 17.2 ميجا باسكال | 325 مم | PZ56 | 32 مم | 1835 ± 10 مم | 2015 ± 10 مم | / |
