لوحة تحكم ذكية لإنذار الحريق مع تكامل إطفاء الغاز

نظرة عامة على المنتج

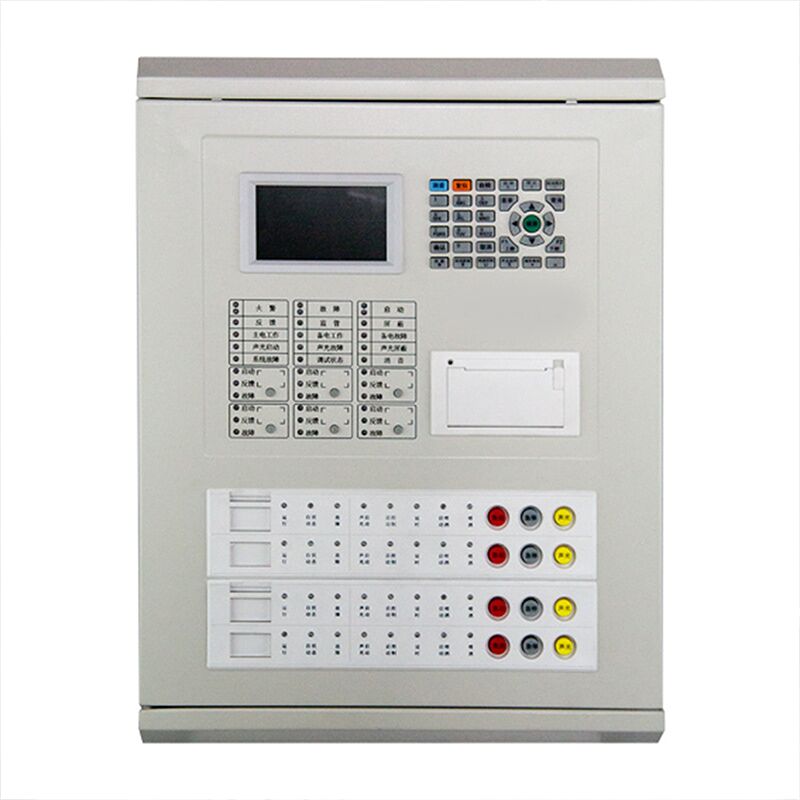

هذالوحة تحكم إنذار الحريق JB-QB-QTC5015 (متكاملة)هو ذكينظام إنذار الحريق والتحكم في الربطيدمج وظائف التحكم في إنذار الحريق وإطفاء الغاز في وحدة واحدة. مع الهيكل المثبت على الحائط والتصميم المعياري، فهو يتميز بشاشة LCD ملونة كبيرة ذات طابع صيني وطابعة مدمجة. يمكنه الاتصال بكاشفات الدخان، وكاشفات الحرارة، ونقاط الاتصال اليدوية، وومضات الصوت، ومؤشرات تفريغ الغاز، ووحدات الإدخال/الإخراج. تدعم لوحة التحكم التحكم في إطفاء الغاز لأربع مناطق حريق مستقلة ووظائف إنذار الحريق لحلقة واحدة، مع ما يصل إلى 255 نقطة قابلة للعنونة في حلقة الإنذار. إنه يتوافق مع معايير GB 4717-2005 وGB 16806-2006، وهو مناسب للإنذار بالحريق والتحكم في الارتباط في مراكز التسوق والفنادق ومباني المكاتب ومراكز البيانات والمستشفيات والمدارس والمرافق الصناعية.

الأماكن القابلة للتطبيق

يتم استخدام لوحة التحكم هذه على نطاق واسع في المباني التجارية والعامة والصناعية التالية:

• المجمعات التجارية: مراكز التسوق والمتاجر ومحلات السوبر ماركت ومتاجر العلامات التجارية

• الفنادق والمطاعم: الفنادق ذات النجوم، فنادق رجال الأعمال، المطاعم، قاعات الولائم، مراكز المؤتمرات

• مباني المكاتب: أبراج المكاتب، المراكز التجارية، مكاتب المناطق الصناعية، المباني الحكومية

• التعليمية والرعاية الصحية: المستشفيات، المدارس، المكتبات، المتاحف، دور السينما، قاعات المعارض

• مراكز البيانات: غرف الخوادم، مراكز الاتصالات، مراكز البيانات المصرفية، مراكز الحوسبة السحابية

• المنشآت الصناعية: ورش المصنع، المستودعات، الغرف الكهربائية، غرف التحكم، مصانع الإنتاج

• محاور النقل: محطات المطار، محطات السكك الحديدية، محطات مترو الأنفاق، مراكز نقل الركاب

• أماكن خاصة: الأرشيف، تخزين السلع الثمينة، غرف الأجهزة الدقيقة، المواقع التراثية

المزايا الأساسية

1. وظائف الإنذار والربط المتكاملة القوية

تدمج لوحة التحكم هذه التحكم في إنذار الحريق وإطفاء الغاز في وحدة واحدة، مما يلغي الحاجة إلى وحدات تحكم إضافية في إطفاء الغاز، مما يقلل بشكل كبير من تكلفة النظام ومساحة التثبيت. وهو يدعم التحكم في إطفاء الغاز لـ 4 مناطق حريق مستقلة، مما يتيح تأخير البدء، وبدء/إيقاف الطوارئ، وتنشيط وميض أسلم، ووظائف ردود فعل التفريغ. كما أنها تتميز بحلقة إنذار واحدة للحريق مع ما يصل إلى 255 نقطة قابلة للتوجيه، مما يلبي متطلبات الحماية من الحرائق للمباني المتوسطة والكبيرة.

2. تصميم وحدات التكوين المرن

من خلال اعتماد هيكل المكونات الإضافية المعياري، تتكون اللوحة من قسم التحكم الرئيسي، وقسم الحلقة، وقسم الخط المخصص، وقسم التحكم في إطفاء الغاز، وإمدادات الطاقة. يمكن تكوين الوحدات بمرونة وفقًا لمتطلبات المشروع. لا يتطلب التوسع أو الصيانة اللاحقة سوى توصيل أو فصل الوحدات المقابلة دون استبدال الوحدة بأكملها، مما يقلل بشكل كبير من تكاليف الترقية. يمكن تهيئته بما يصل إلى 6 نقاط تحكم مخصصة ثلاثية الأسلاك مع اكتشاف الدائرة المفتوحة والدائرة القصيرة، مما يضمن التحكم الموثوق في المعدات المهمة مثل مضخات الحريق ومراوح عادم الدخان.

3. عرض اللون الصيني عملية بديهية

مُجهز بشاشة LCD ملونة مقاس 4 بوصة ذات طابع صيني بدقة 480×272، مما يوفر عرضًا واضحًا وبديهيًا. تتيح واجهة القائمة الصينية الكاملة التشغيل السهل من خلال الضغط على الأزرار البسيطة دون حفظ الأوامر المعقدة. يمكن للطابعة الصغيرة المدمجة طباعة جميع معلومات الإنذار، والخطأ، والتشغيل باللغة الصينية، مما يسهل سجلات المهام وتتبع الأحداث.

4. سهولة التركيب بحافلتين غير مستقطبتين

باستخدام تقنية الناقلين غير المستقطبة لتوصيل الأجهزة الميدانية، يمكن توصيل أزرار التشغيل/الإيقاف في حالات الطوارئ، ومؤشرات تفريغ الغاز، والومضات الصوتية، ووحدات التبديل اليدوية/التلقائية بسهولة. لا تتطلب الأسلاك التمييز بين الأقطاب، مما يقلل بشكل كبير من صعوبة التركيب وتكاليف العمالة. يمكن أن تصل مسافة الاتصال إلى 1000 متر، مما يدعم تغطية المباني الكبيرة ويقلل الحاجة إلى معدات الترحيل.

5. حماية متعددة آمنة وموثوقة

تعتمد الحلقة تصميمًا معزولًا مع أداء قوي ضد التداخل، مما يضمن استقرار النظام وموثوقيته. يتميز بتبديل الطاقة الرئيسية/الاستعداد تلقائيًا. الطاقة الرئيسية هي تيار متردد 220 فولت، والطاقة الاحتياطية تستخدم بطاريات الرصاص الحمضية المختومة 12 فولت/12 أمبير. عندما تنقطع الطاقة الرئيسية، فإنه يتحول تلقائيًا إلى الطاقة الاحتياطية، مما يضمن التشغيل المستمر للنظام. يشمل الكشف الشامل عن الأخطاء عطل الطاقة الرئيسي، وعطل الطاقة الاحتياطية، وعطل الناقل، وخطأ الجهاز، مما يؤدي إلى تحديد العيوب والإشارة إليها على الفور.

6. وظيفة الشبكات المراقبة المركزية

من خلال ناقل CAN، يمكنه التواصل مع JB-TG-TC5000، JB-LT-TC5200 وغيرها من لوحات التحكم في إنذار الحريق لتشكيل نظام التحكم في إنذار الحريق وإطفاء الغاز. يمكن لواجهة RS485 الاتصال بأجهزة العرض الرسومية في غرفة التحكم في الحرائق للمراقبة المركزية عن بعد. وهو يدعم تشغيل الوضع التابع، مما يسهل بناء شبكات إنذار الحريق الهرمية في مجمعات المباني الكبيرة.

7. برمجة في الموقع قابلة للتخصيص

بفضل إمكانية البرمجة الشاملة في الموقع، يمكن تنفيذ البرمجة المنطقية للربط وإدخال التعليقات التوضيحية الصينية من خلال لوحة المفاتيح بلوحة التحكم أو اتصال USB بالكمبيوتر. وهو يدعم كلاً من برمجة الارتباط القياسية وطرق البرمجة غير المتصلة بالإنترنت. تدعم صيغ الارتباط أحرف البدل و/أو المنطق وشروط العد والعلاقات المنطقية المعقدة الأخرى، مما يلبي متطلبات الارتباط المخصصة لمختلف المباني.

المواصفات الفنية

وصف الكتلة الطرفية

تخصيص عنوان منطقة إطفاء الغاز

قيمة التطبيق التجاري

تقليل تكلفة النظام: تصميم متكامل للإنذار وإطفاء الغاز يلغي الحاجة إلى وحدات تحكم إضافية لإطفاء الغاز، مما يوفر تكاليف شراء المعدات ومساحة التركيب.

تحسين كفاءة التثبيت: تعمل تقنية الناقلين غير المستقطبين على تبسيط عمليات توصيل الأسلاك، مما يقلل بشكل كبير من صعوبة التركيب وتكاليف العمالة، مما يؤدي إلى تقصير دورات المشروع.

ضمان السلامة في المناطق الحرجة: وظيفة التحكم في إطفاء الغاز بأربع مناطق مناسبة لمراكز البيانات والمحفوظات وغرف الأجهزة الدقيقة وغيرها من الأماكن التي تتطلب إطفاء الغاز، مما يوفر تحكمًا دقيقًا وموثوقًا في إخماد الحرائق.

إدارة مريحة: شاشة عرض صينية كبيرة للتشغيل البديهي؛ طابعة مدمجة للتسجيل في الوقت الحقيقي، وتسهيل إدارة المهام؛ سلطة التشغيل متعددة المستويات تمنع التشغيل غير المصرح به.

التوسع المرن: التصميم المعياري يدعم التوسع اللاحق؛ تتيح وظيفة الشبكات إنشاء شبكات هرمية للحماية من الحرائق، وتلبية متطلبات التطوير المرحلي والترقية الوظيفية.

تعليمات التثبيت والاستخدام

1. شروط التثبيت: درجة حرارة التشغيل من 0 إلى +40 درجة مئوية، الرطوبة النسبية ≥95% غير متكثفة، للاستخدام الداخلي فقط

2. طريقة التثبيت: مثبت على الحائط، الأبعاد 385 مم × 134 مم × 510 مم

3. متطلبات الأسلاك:

   • الناقل: ≥1.0mm² زوج RVS الملتوي، المقاومة ≥20Ω

   • خط الطاقة: سلك RV ≥2.5 مم²

   • خط التحكم المخصص: سلك RV ≥1.0mm²

   • سلك التأريض: سلك نحاسي 4.0 مم²، مقاومة التأريض <4Ω

4. ملاحظات التكليف: عند تشغيل وظائف إطفاء الغاز، افصل جميع توصيلات صمام الملف اللولبي أو اضبط وضع العمل على وضع التشغيل لمنع التفريغ العرضي

5. مستويات التشغيل: المستوى 1 (التشغيل الأساسي)، المستوى 2 (إعدادات المستخدم)، المستوى 3 (إعدادات النظام)، يخرج تلقائيًا بعد 30 ثانية من عدم التشغيل

احتياطات

• لوحة التحكم هذه مخصصة للاستخدام الداخلي فقط؛ لا تقم بتثبيته في البيئات الرطبة أو ذات درجة الحرارة العالية أو المتربة أو المسببة للتآكل

• عند تشغيل أجزاء إطفاء الغاز أو صيانتها، افصل توصيلات الصمامات اللولبية أو اضبطها على وضع التشغيل

• استخدم دائمًا مقياسًا متعددًا للتحقق من السلامة قبل توصيل ملفات صمامات الملف اللولبي

• يجب أن تكون وحدة التحكم مؤرضة بشكل صحيح لضمان السلامة

• يجب أن يتم إجراء الصيانة والإصلاح بواسطة فنيين مؤهلين فقط

• في حالة الإنذار، اضغط على زر "الصمت" أولاً، وتأكد من حالة الحريق، ثم تعامل معه وفقًا لذلك
