عالية السرعة التدفق الشعاعي النار الدخان مروحة العادم 280 درجة مئوية الصناعية

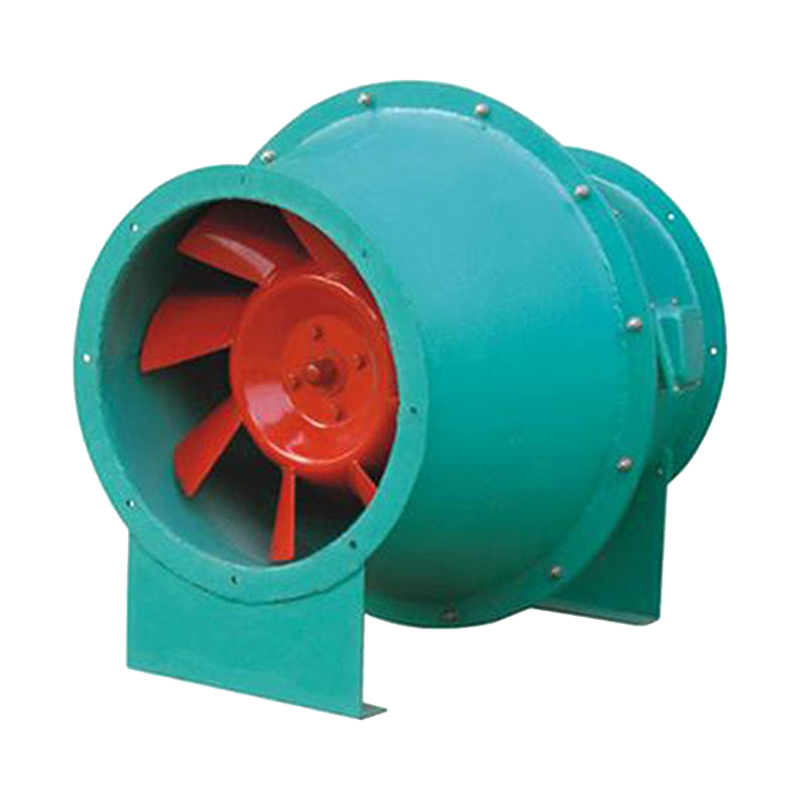

مروحة إخراج دخان الحريق من نوع SFG

إدخال المنتج:
  مروحة التدفق الشعاعي تتكون في المقام الأول من محرك الدفع ، والغلاف ، وجمع المدخل ، والشفرة الموجهة للمخرج ، والمحرك. المعروف أيضًا باسم مروحة التدفق المختلطة ،مروحة التدفق الشعاعي هي صليب بين المروحة المحورية والطائرة الطرد المركزيمحرك مروحة التدفق الشعاعي يمنح كل من الحركة الطرفية والحركة المحورية للهواء ، مما يخلق مزيجا من الحركة المحورية والحركة الطرفية داخل الغلاف.

الخصائص الهيكلية
1.هيكل على شكل طبل، باستخدام طريقة تسارع خط الطول ونظرية التدفق "الجزئي" لتصميم مروحة التدفق المختلطة تعتمد بنية عجلة مخروطية.خصائص المدخل والخارج الصغيرة تسريع معدل تدفق تدفق الهواء ولها معامل ضغط مرتفعمعدل ضغط الرياح أعلى من معدل مروحة التدفق المحوري، ومعدل التدفق أكبر من معدل مروحة الطرد المركزي.

2.تصميم الدوائر الميمنة بـ 45 درجة، وشفرات على شكل جناح مشوهة، ومجمع أو قوس صامت إضافة إلى مدخل الهواء، ويمكن أن يصل حجم الهواء إلى 25000m3 / h، وضغط الرياح يتجاوز 1000Pa.يوفّر 30% من الطاقة ويقلل من الضوضاء بمقدار 15 ديسيبل.

3.عقدة سميكة، صلبة ودائمة ، ليس من السهل تشويه ، يقلل من الاهتزازات التي يولدها المحرك أثناء التشغيل ، ويسمح للمروحة بمواصلة الاستقرار والحد من الضوضاء.

4.محرك نحاس مقاوم لدرجات الحرارة العاليةدرجة حرارة الغاز الناقل تتراوح بين -20°C و 80°C، 100mg/m3.

نطاق التطبيق:
يستخدم على نطاق واسع في مشروعات التهوية وتكييف الهواء للمباني المدنية مثل المؤسسات الصناعية والتعدينية والفنادق والملاعب الرياضيةوالتهوية وتبادل الهواء في المجالات الصناعية الأخرىاستبدال المروحة منخفضة الضغط، وتوفير الاستثمار والنسبة، وتبسيط التصميم وتسهيل التثبيت.

معايير المنتج وجدول الأحجام:

المعلمات التقنية لأداء مروحة النار ذات التدفق الشمالي من نوع SFG النموذج (لا) القوة (كيلوواط) السرعة (r/min) Fمنخفضة (m/h) الضغط (با) 3.0F 0.25 1450 890-2670 184~129 3.5S 0.18 960 935-2807 110~77 3.5F 0.37 1450 1413~4239 250~175 4.0S 0.25 960 1397~4190 143~100 4.0F 0.75 450 2109-6328 328-229 4.5S 0.37 960 1989~5008 182-135 4.5F 1.1 1450 3003-6007 415~317 5.0S 0.75 960 2727-8183 225 إلى 157 5.0F 2.2 1450 4120-12360 513 ~ 357 6.0S 1.5 960 4713-11784 321 ~ 240 6.0F 5.5 1450 7119-21358 739-515 7.0S 3 960 7484-18713 440 ~ 328 3.0S 7.5 960 11171-22348 575~440

مخطط أبعاد ومظهر مروحة الحريق من نوع SFG
النموذج (لا)	φD1	ΦD2	φD3	φD	L1	L2	L3	L4	هـ	4-0 d1	ن- d2
3	300	340	380	500	450	386	250	200	260	4-φ10.5	6-Φ10
3.5	350	400	440	580	520	442	280	230	300	4-φ10.5	8-φ10
4	400	440	480	650	600	506	350	300	340	4-φ12.5	8-φ12
4.5	450	490	530	720	670	580	350	300	370	4-φ12.5	8-φ12
5	500	550	600	800	750	650	500	420	410	4-φ12.5	12-φ12
6	600	650	700	950	900	800	600	520	490	4-φ16.5	12-φ12
7	700	750	800	1100	1100	940	700	620	560	4-Φ16.5	16-φ12
8	800	850	900	1230	1200	1090	800	720	640	4-φ16.5	16-φ12

التعبئة والشحن:
تغليف المنتج:

تم تعبئة هذا المنتج بعناية لضمان توصيله لك بأمان.يتم تغليف كل مروحة بأمان بمادة واقية ووضعها في صندوق من الورق المقوى لمنع أي تلف أثناء الشحن.

الشحن:

نحن نقدم شحن سريع وموثوق به لجميع الطلبات من مروحة إزالة الدخان الخاصة بنا. بمجرد تأكيد طلبك، فريقنا سوف يعالجها بسرعة ويكون شحنها لك في الوقت المناسب.سوف تحصل على رقم تتبع حتى تتمكن من مراقبة حالة التسليم الخاص بك الطرد.

الأسئلة الشائعة:

س: هل لديك أنواع أخرى من المعجبين؟
ج: لدينا مجموعة كاملة من المراوح لمنتجات الحماية من الحريق، بما في ذلك على سبيل المثال لا الحصر التدفق المحوري، التدفق الشعبي والمراوح الطرفية.

س: هل يمكنك تصميم نظام تهوية كامل لمصنعي؟
ج: نعم، يمكنك توفير حجم ومساحة المصنع، وسوف يكون لدينا مصممين محترفين لتزويدك بنصائح ممتازة.

س: هل يمكنك عمل OEM وبناء علامتنا التجارية الخاصة بنا؟
ج: نعم ، يمكننا توفير خدمات OEM و ODM ، ويمكنك أيضًا بناء علامتك التجارية الخاصة على المنتج.

س: هل يمكنك إنتاج مروحة ذات مظهر محدد، وشفرات، وطلاء رش؟
ج: نعم ، نحن مصنعون وشركة تجارية. لدينا مصنعنا الخاص ونرحب باستشاراتك.
